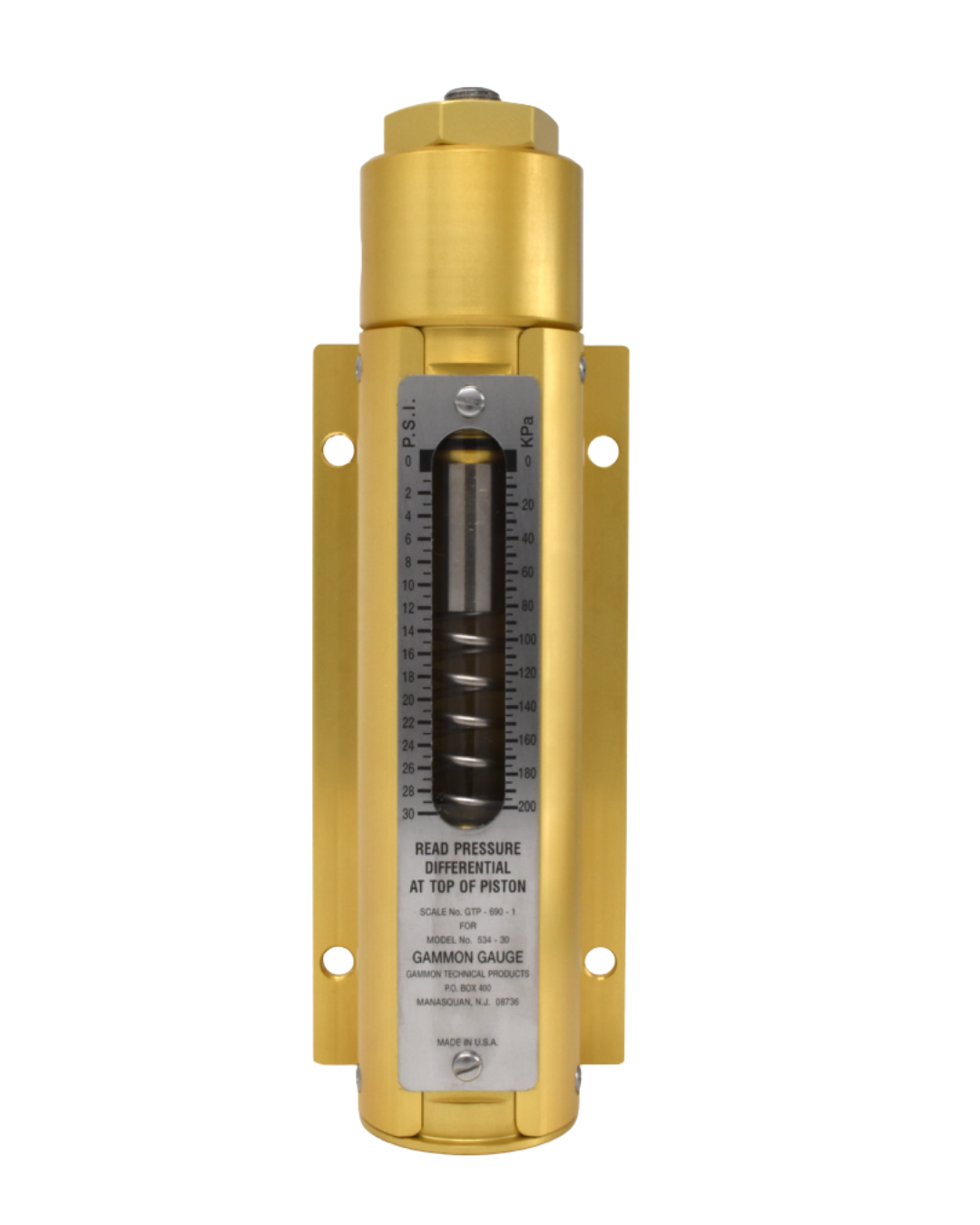

O Gammon Gauge GTP-534, desenvolvido pela Gammon Technical Products, é um manômetro diferencial de pressão de leitura direta projetado para monitorar a perda de carga em sistemas de filtragem e transferência de combustíveis.
Amplamente utilizado em sistemas de abastecimento de aeronaves, instalações de armazenamento, redes de hidrantes e unidades móveis de abastecimento, o Gammon Gauge permite ao operador acompanhar diretamente a pressão diferencial através do elemento filtrante, fornecendo uma indicação rápida e precisa das condições de operação do sistema.
Seu princípio de funcionamento utiliza um pistão interno associado a uma mola calibrada, eliminando a necessidade de realizar cálculos entre duas leituras de pressão. O diferencial de pressão é indicado diretamente pela posição do pistão na escala do instrumento.
Princípio de funcionamento:
O Gammon Gauge mede a diferença entre a pressão existente na entrada e na saída do filtro.
A conexão de alta pressão é realizada no ponto superior do instrumento, enquanto a conexão de baixa pressão é realizada na parte inferior. A diferença entre essas duas pressões provoca o deslocamento do pistão interno contra a força da mola.
Quanto maior for a perda de pressão através do elemento filtrante, maior será o deslocamento do pistão.
A leitura da pressão diferencial é realizada diretamente na escala do instrumento, na posição superior do pistão.
Esse sistema permite que o operador acompanhe a condição do elemento filtrante sem precisar subtrair manualmente a pressão de entrada da pressão de saída.
Monitoramento da condição do filtro:
A pressão diferencial é um dos principais parâmetros utilizados para acompanhar a condição de elementos filtrantes em sistemas de combustível.
À medida que o elemento filtrante acumula contaminantes ou sofre restrição ao fluxo, a perda de carga tende a aumentar. O Gammon Gauge permite visualizar essa variação diretamente durante a operação.
Uma elevação anormal da pressão diferencial pode indicar a necessidade de inspeção do sistema, avaliação dos elementos filtrantes ou investigação de condições relacionadas ao combustível e ao processo de filtragem.
Por isso, o instrumento é especialmente relevante em sistemas nos quais a qualidade do combustível e a confiabilidade do processo de abastecimento são fatores críticos.
Faixas de pressão diferencial:
O Gammon Gauge GTP-534 está disponível em duas principais faixas de indicação: 0–15 PSID
Configuração indicada para aplicações com menor faixa de pressão diferencial operacional: 0–30 PSID
Configuração destinada a aplicações que necessitam monitorar diferenciais de pressão mais elevados.
As duas configurações utilizam escalas e molas específicas. A conversão de um instrumento de 0–15 PSID para 0–30 PSID, ou vice-versa, requer a substituição da escala e da mola interna.
Importante: a faixa de 0–15 PSID ou 0–30 PSID corresponde à pressão diferencial medida pelo instrumento, e não à pressão total do sistema.
Pressão máxima de operação:
O Gammon Gauge™ possui pressão máxima de operação de 300 psi.
A precisão especificada pelo fabricante é de aproximadamente ±0,25 psi, para pressões do sistema de até 300 psi.
Dessa forma, é importante diferenciar:
Faixa de indicação diferencial: 0–15 PSID ou 0–30 PSID;
Pressão máxima de operação do instrumento: 300 psi;
Precisão: ±0,25 psi em pressões de sistema de até 300 psi.
Essa característica permite a utilização do Gammon Gauge™ em sistemas de combustível submetidos a pressões de operação significativamente superiores à própria faixa de indicação diferencial.
Construção e materiais:
O GTP-534 pode ser fornecido com corpo em:
Alumínio; Aço inoxidável.
A construção robusta permite sua utilização tanto em instalações fixas quanto em equipamentos móveis, incluindo sistemas instalados em veículos de abastecimento.
O cilindro de vidro do instrumento é submetido a teste de pressão de 1.200 psi, proporcionando uma margem significativa em relação à pressão máxima de operação especificada para o equipamento.
O instrumento também possui proteção contra radiação ultravioleta, com uma película de proteção destinada a reduzir a degradação do combustível presente no interior do cilindro de vidro.
Conexões:
As conexões padrão do Gammon Gauge são:
1/4" NPT fêmea
Também estão disponíveis configurações com conexões 1/4" BSP, conforme a especificação do modelo.
A instalação utiliza conexões independentes para os lados de alta e baixa pressão, permitindo que o instrumento monitore diretamente o diferencial existente através do elemento filtrante.
Escalas de leitura:
O Gammon Gauge possui escalas para diferentes sistemas de unidade.
Na face frontal, a escala apresenta:
PSI
kPa
Na face posterior:
bar
kg/cm²
Essa configuração facilita a utilização do instrumento em diferentes padrões de operação e instalações internacionais.
Modelos e configurações
A linha Gammon Gauge GTP-534 pode ser configurada de acordo com as necessidades da instalação.
GTP-534 – Modelo original
É a configuração básica do Gammon Gauge, destinada à leitura direta da pressão diferencial.
Disponível em:
Alumínio;
Aço inoxidável;
0–15 PSID;
0–30 PSID.
Os modelos básicos incluem, entre outros, GTP-534-15A, GTP-534-30A, GTP-534-15S e GTP-534-30S.
GTP-534-PB – Push Button
O modelo GTP-534-PB incorpora uma válvula de teste de três vias acionada por botão, permitindo verificar o deslocamento e a movimentação do pistão durante a operação de teste.
Ao pressionar o botão, a pressão sob o pistão é aliviada e a pressão do sistema provoca seu deslocamento. O comportamento do pistão permite verificar se existe movimentação adequada ou possíveis sinais de contaminação no conjunto.
O sistema de teste também possui uma função de alívio de pressão por expansão térmica, ajustada para aproximadamente 300 psi, protegendo o instrumento em situações nas quais as linhas de medição estejam isoladas e exista aumento de pressão devido à expansão térmica do combustível.
GTP-534-PB-PH – Peak-Hold
Para operações nas quais o operador não consegue visualizar continuamente o manômetro durante o abastecimento, a Gammon oferece a configuração Peak-Hold.
O sistema registra automaticamente o maior diferencial de pressão atingido durante a operação, mantendo o pistão na posição correspondente ao pico registrado.
Após a operação, o operador pode verificar o maior diferencial ocorrido e, posteriormente, liberar o mecanismo para que o pistão retorne à posição inicial.
Essa característica é particularmente útil em operações de abastecimento de aeronaves, nas quais o operador pode não ter contato visual permanente com o instrumento durante todo o processo.
Válvula de teste de três vias
A utilização de uma válvula de três vias permite realizar a verificação operacional do Gammon Gauge diretamente no sistema.
Durante o procedimento de teste, o instrumento deve apresentar movimentação adequada do pistão quando o sistema está em fluxo e retornar à região de zero quando a operação é interrompida.
A Gammon recomenda o uso da válvula de três vias para verificar tanto o funcionamento do Gammon Gauge quanto, quando aplicável, o sistema de chaveamento associado ao instrumento.
Nos modelos com Push Button, essa função já está integrada ao instrumento.
Calibração e verificação:
Uma característica importante do Gammon Gauge é seu método de verificação operacional.
Diferentemente de manômetros convencionais que dependem necessariamente de calibrações periódicas em bancada, a Gammon informa que seus instrumentos de pressão diferencial podem ser verificados por meio de um procedimento operacional utilizando a válvula de teste.
O procedimento permite verificar:
A posição de zero do instrumento;
A movimentação do pistão durante o fluxo;
A movimentação do pistão ao longo da escala;
O retorno do pistão à posição de zero;
Possíveis sinais de travamento ou contaminação.
A documentação da Gammon estabelece esse procedimento como parte da verificação operacional do instrumento e relaciona o teste aos requisitos de EI-1581.
Sistema de proteção e monitoramento GTP-8980
Para aplicações que necessitam de monitoramento automático da pressão diferencial, o Gammon Gauge pode ser integrado ao Gammon Gauge Control System GTP-8980.
Esse sistema adiciona um interruptor de pressão diferencial por proximidade, permitindo que o aumento do diferencial acione uma lógica de controle.
Dependendo da configuração da instalação, o sistema pode:
Detectar alta pressão diferencial → gerar alarme → interromper o fluxo → direcionar a operação para um segundo filtro.
O GTP-8980 pode ser configurado para sistemas com lógica normalmente aberta ou normalmente fechada (fail-safe) e pode ser utilizado em aplicações controladas por PLC ou relés.
Também estão disponíveis versões com invólucros weather-tight e explosion-proof, conforme os requisitos da instalação.
Aplicações:
O Gammon Gauge é indicado para aplicações que necessitam de monitoramento contínuo ou periódico da pressão diferencial em sistemas de filtragem e transferência de combustíveis.
Entre as principais aplicações estão:
Sistemas de abastecimento de aeronaves;
Caminhões de abastecimento de combustível de aviação;
Sistemas de hidrante (hydrant systems);
Fuel farms;
Instalações de armazenamento e distribuição de combustível;
Filtros de combustível;
Filter separators;
Sistemas de transferência de combustível; Instalações estacionárias;
Sistemas móveis de abastecimento;
Sistemas que exigem monitoramento da condição dos elementos filtrantes.
A linha Gammon Gauge é utilizada em aplicações de combustível de aviação e possui modelos destinados tanto à indicação local quanto ao monitoramento e controle automático da pressão diferencial.
Principais vantagens:
Leitura direta
A pressão diferencial é indicada diretamente pelo pistão, eliminando a necessidade de realizar cálculos entre duas pressões.
Alta capacidade de operação
Pressão máxima de operação de 300 psi, adequada para sistemas de combustível de alta pressão.
Diferentes faixas de indicação
Disponibilidade nas faixas de 0–15 PSID e 0–30 PSID, permitindo selecionar a configuração mais adequada à aplicação.
Construção robusta
Disponível em alumínio ou aço inoxidável, para aplicações estacionárias ou móveis.
Teste operacional integrado
As versões Push Button permitem verificar a movimentação do pistão diretamente no sistema.
Peak-Hold
Registra o maior diferencial de pressão atingido durante a operação, facilitando a identificação de picos que poderiam passar despercebidos.
Proteção interna
Filtro de proteção de 10 microns integrado ao instrumento para reduzir a entrada de contaminantes no mecanismo de medição. Integração com sistemas de controle
Através do GTP-8980, o Gammon Gauge pode ser integrado a sistemas de alarme e controle automático.
Especificações técnicas:
Característica Especificação
Fabricante Gammon Technical Products
Linha Gammon Gauge
Modelo base GTP-534
Tipo Manômetro diferencial de pressão de leitura direta
Faixa diferencial 0–15 PSID / 0–30 PSID
Pressão máxima de operação 300 psi
Precisão ±0,25 psi
Material Alumínio ou aço inoxidável
Conexão padrão 1/4" NPT fêmea
Opção de conexão 1/4" BSP
Escala frontal PSI / kPa
Escala posterior bar / kg/cm²
Filtro de proteção 10 microns
Vedação padrão Viton GLT
Faixa de temperatura das vedações -40 °C a +204 °C
Pressão de teste do cilindro 1.200 psi
Instalação Sistemas estacionários ou móveis
Opções Push Button / Peak-Hold / válvulas seletoras
Sistema de controle GTP-8980
As especificações acima são baseadas na documentação técnica da Gammon para a série GTP-534.
Configuração do modelo
A identificação do GTP-534 permite selecionar diferentes características do instrumento, incluindo:
Modelo original;
Válvula de teste Push Button;
Push Button frontal;
Função Peak-Hold;
Escala 0–15 PSID;
Escala 0–30 PSID;
Corpo em alumínio;
Corpo em aço inoxidável;
Válvulas seletoras para medição de diferentes filtros;
Conexões 1/4" BSP em configurações específicas.
A configuração correta deve ser definida de acordo com o tipo de instalação, faixa de pressão diferencial, material requerido e necessidade de teste ou monitoramento do sistema.
Gammon Gauge na Filmach
A Filmach Equipamentos fornece soluções Gammon para sistemas de filtragem, transferência e abastecimento de combustíveis de aviação.
O Gammon Gauge GTP-534 é uma solução de referência para monitoramento da pressão diferencial em filtros de combustível, oferecendo leitura direta, construção robusta e diferentes configurações para atender desde aplicações convencionais até sistemas com teste integrado, registro de pico e monitoramento automático.
Entre em contato com a Filmach para especificar o modelo Gammon Gauge adequado à sua aplicação.
